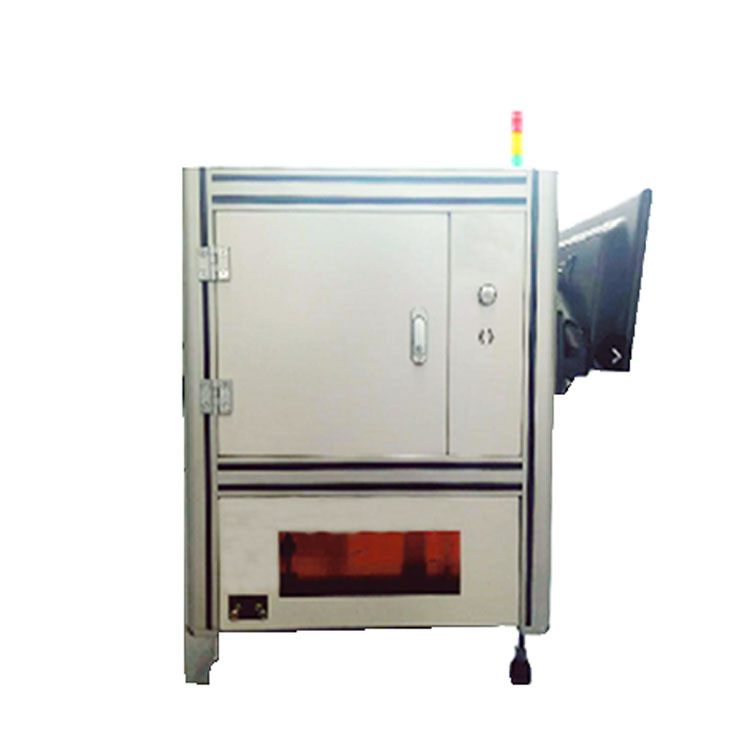

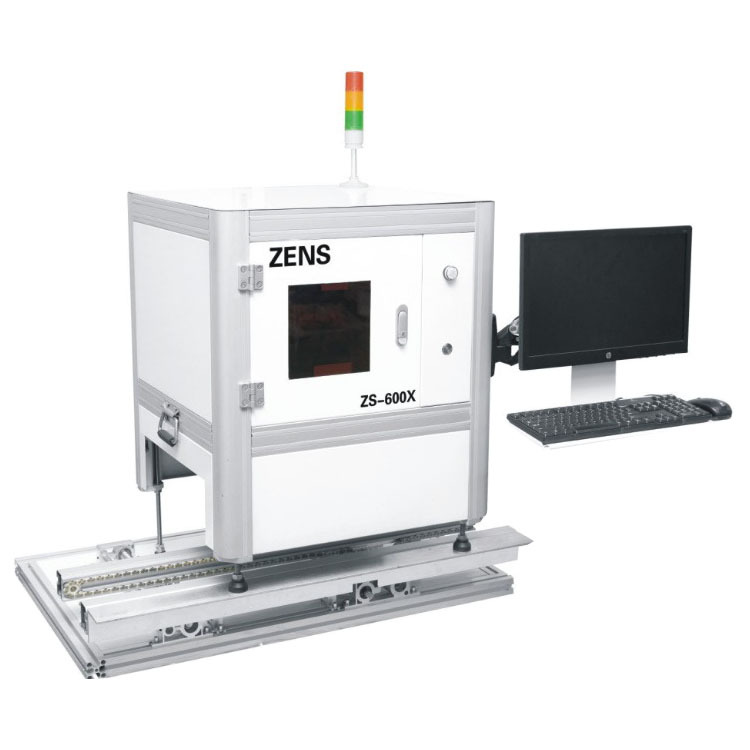

正善插件aoi检测仪 插件DIP外观检测 插件物料检测 在线插件AOI
检测插件料AOI检测仪

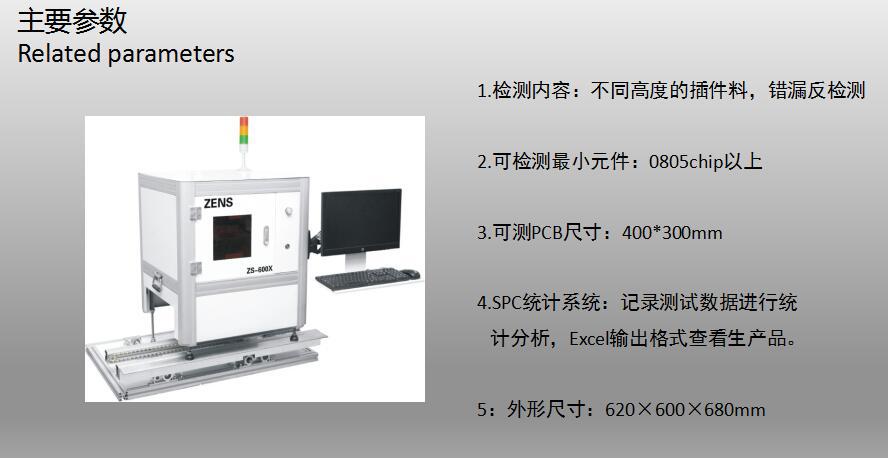

功能参数:
适用制程Applicable process |
插件波峰焊前 |
|
检测方法Test method |
彩色图像学习、统计分析 .字符自动识别(OCR),颜色距离分析,IC桥接分析 ,黑白比重分析,亮度分析,相似度分析 |
|
摄像系统Image pickup system |
1个1400万彩色智能数字相机, |
|
照明系统Illuminating system |
4条白色条光照明,LED高亮光 |
|
编程方法Programming method |
快速图形编程 |
|
检查项目Inspection Items |
插件检查:缺件,偏移,歪斜,极性反,错件,AI元件弯曲等。 |
|
SPC统计系统SPC statistical system |
记录测试数据进行统计分析,Excel输出格式查看生产品质情况 |
Record test data of statistical analysis, |
条码系统Barcode system |
相机自动识别 |
Camera automatically identify |
操作系统Operating system |
Windows XP,Windows 7 |
|
测试结果Test results |
通过22英寸液晶显示器显示NG具体位置 |
22 inch LCD display through |
PCB尺寸 |
400×300mm |
|
电源 |
AC 22OV±10% 50/60Hz 1.5KW |
|
电源 |
AC 22OV±10% 50/60Hz 1.5KW |
|
环境温度 |
8~40℃ |
|
环境湿度 |
10~80%RH(无凝霜) |
|
设备重量 |
40KG |
|
外形尺寸 |
620×600×680mm |
|
