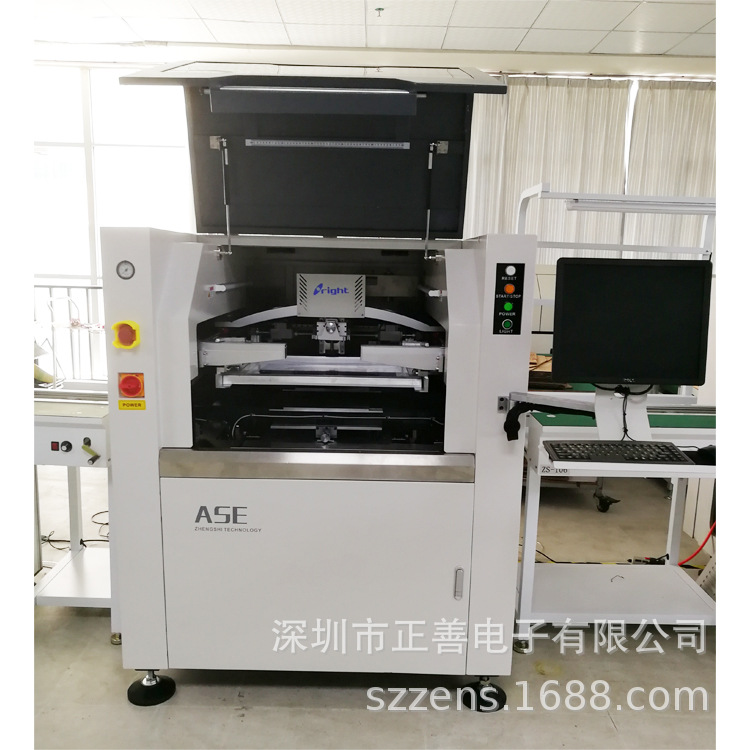

ASE全自动锡膏印刷机 PCB钢网印刷机 smt视觉锡膏印刷机ASE
特点
|
刮刀系统 拱桥型悬浮挂式直连刮刀可编程的悬浮自调步进马达驱动印刷头
双边双滑块的四轮定位式滑轨型结构,确保刮前后运行的精准度及平稳度 全闭环刮刀压力反馈装置，时刻监控刮刀压力的大小，使得下锡更饱满；
|
|
钢网定位系统 大小钢网通用 ,具有良好而广泛适用性 采用进口SMC气缸做为压钢网气缸， 嵌入式刻度尺,永不脱落 分段式固定式钢网框架 |
|
|
平台校正系统 UVW平台结构,精度高,刚性大,结构紧凑 三轴联动，体积小，精度高 |
|
|
底座及机架系统 整体成形牢固 松下电机加日本原厂高精度研磨丝杆 高刚性,高稳定性的左右对称机架结构 |
|
|
电气路系统 安全简洁的电路气路排布 电路气路竖立排放机器两侧及后部,维护方便. |
|
|
操作系统 简单易学易用的友好操作界面,具有良好的人机对话功能 做程序文件具有教学及导航功能,每步都有提示 中英文一键切换 具有操作日志,故障记录分析诊断等功能 |
|
在线锡膏印刷机的规格：
|
网框尺寸 |
Min |
470X370mm |
|
|
Max |
737X737mm |
|
|
厚度 |
25~40mm |
|
尺寸范围（小） |
50X50mm |
|
|
尺寸范围（大） |
400X340mm |
|
|
PCB 厚度 |
0.4~6mm |
|
|
PCB 翘曲量 |
＜1% |
|
|
传送高度 |
900±40mm |
|
|
传送方向 |
左-右;右-左;左-左;右-右 |
|
|
运输速度 |
Max 1500mm/S |
|
|
PCB的定位 |
支撑方式 |
磁性顶针/可调节顶升平台/等高块 |
|
|
夹紧方式 |
边夹,真空吸嘴 |
|
印刷头 |
两个独立的直联式马达驱动印刷头 |
|
|
刮刀速度 |
6~200mm/sec |
|
|
刮刀压力 |
0~15Kg 马达控制 |
|
|
刮刀角度 |
60°/55°/45° |
|
|
刮刀类型 |
钢刮刀标准,胶刮刀 |
|
|
钢网分离速度 |
0.1~20mm/sec |
|
|
清洗方式 |
干、湿、抽真空 |
|
|
工作台调整范围 |
X:±10mm;Y:±10mm;θ:±2° |
|
|
工作台的调整方式 |
采用直线电机控制调节 |
|
在线锡膏印刷机的参数：
|
重复定位精度 |
±0.01mm |
|
印刷精度 |
±0.025mm |
|
印刷周期 |
<7s (Exclude Printing & Cleaning) |
|
换线时间 |
<5Min |
|
使用空气 |
4.5~6Kg/cm2 |
|
电源 |
AC:220±10%,50/60HZ 1Φ 3KW |
|
控制方法 |
PC 控制 |
|
机器外形尺寸 |
1220(L)X1355(W)X1500(H)mm |
|
机器重量 |
Approx:1000Kg |
