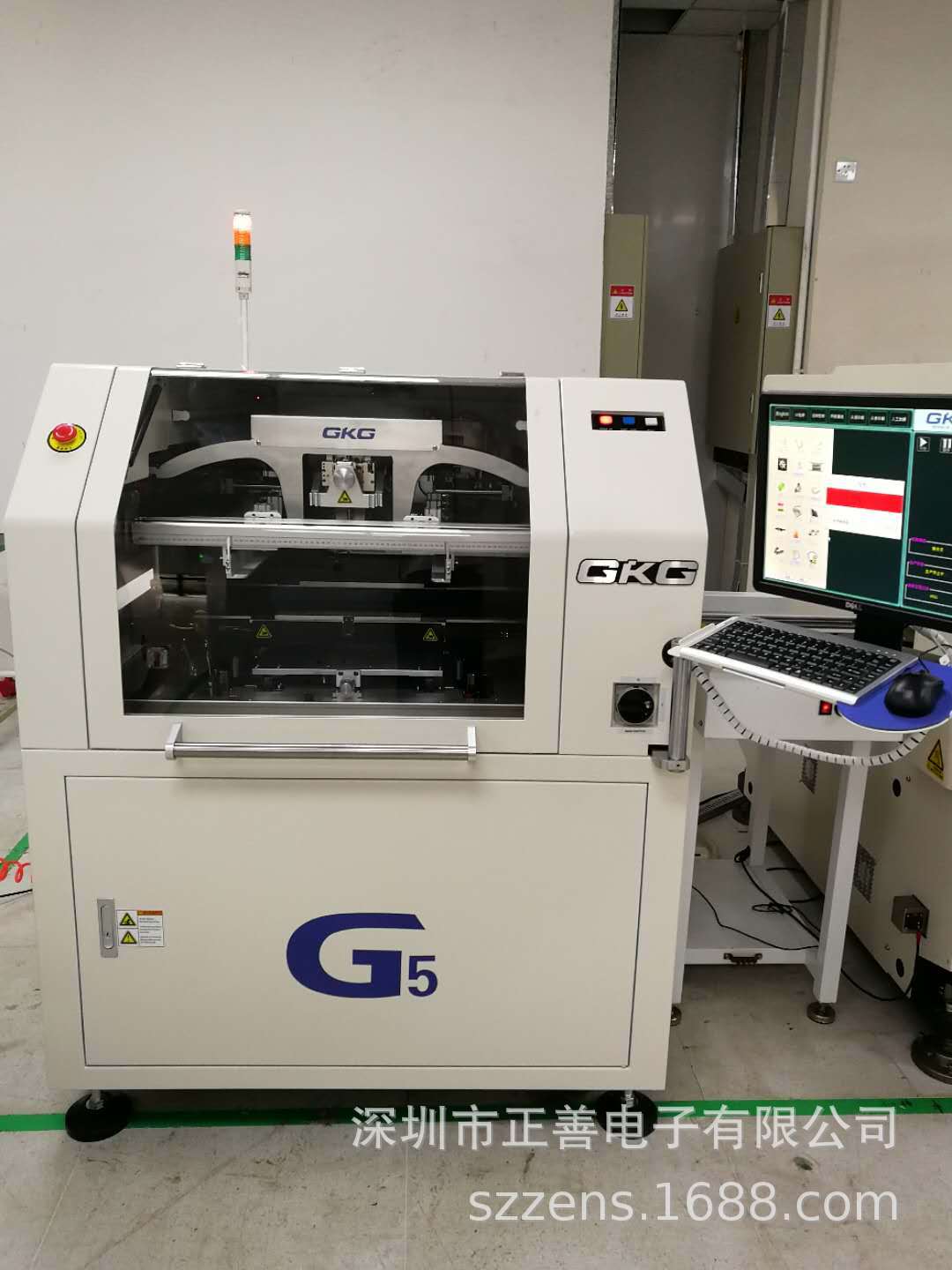

GKG-G5新型锡膏印刷机 视觉锡膏印刷机 全自动锡膏印刷机GKG-G5
产品简介：
GKG作为一家专注于锡膏印刷机的研发和生产的专业厂家，已从早期的设备研制到批量生产，目前已形成G,GL,H,K四大系列对应不同的客户群，目前已晋升到做品牌的阶段.

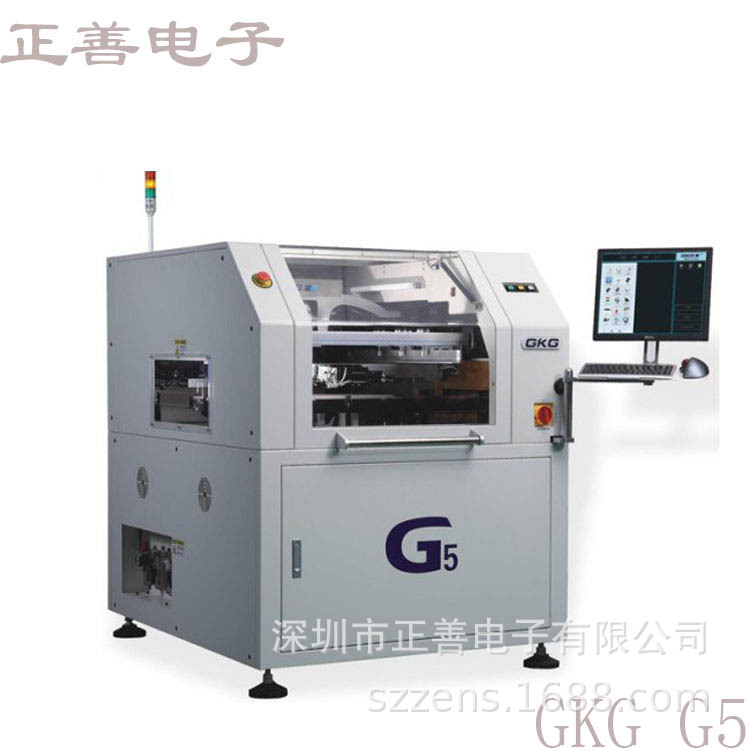

GKG-G5新型锡膏印刷机 视觉锡膏印刷机 全自动锡膏印刷机GKG-G5
产品特点：
GKG采用世界尖端的运动控制器-Delta Tau 品牌的PMAC运动控制器：尽管印刷机所有的运动均是点位运动没用到差补，但GKG考虑到印刷机的高精度，长寿命的特性，还是采用了更高端的运动控制器。通过PMAC内的很多特性如伺服控制监控每个轴的运行自动调整PID让结构匹配最合适的运动，实现机器自我调整的能力，保护了机器同时也延长了机器的使用寿命。
GKG-G5新型锡膏印刷机 视觉锡膏印刷机 全自动锡膏印刷机GKG-G5
功能参数/FUNCTIONAL SPECIFICATIONS
| 1 | 设备型号 | GKG-G5 | ||||||||
| 2 | 网框尺寸 | 420*500mm~737*737mm | ||||||||
| 3 | PCB大尺寸 | 400*310mm | ||||||||
| 4 | PCB小尺寸 | 50*50mm | ||||||||
| 5 | PCB厚度 | 0.4-6mm | ||||||||
| 6 | PCB翘曲量 | Max.PCB对角线1% | ||||||||
| 7 | 传输高度 | 900±40mm | ||||||||
| 8 | 传送方向 | Left-Right Right-Left Right-Right Left-Left | ||||||||
| 9 | 运输速度 | 1500mm/s(MAX),Program Control | ||||||||
| 10 | 传送方式 | 一段式运输轨道 | ||||||||
| 11 | PCB定位 | 支撑方式：磁性针顶/自动调节顶升平台 紧夹方式：独特的顶部压平上压片，边夹 | ||||||||
| 12 | 印刷头 | 两个独立的马达驱动印刷头 | ||||||||
| 13 | 刮刀压力 | 0-10kg（Program Control） | ||||||||
| 14 | 清洗方式 | 加强型真空吸附，干、湿、真空三种模式 | ||||||||
| 15 | 视野区域 | 10.24*6.4mm | ||||||||
| 16 | X,Y，θ调整 | X,Y:±8mm，θ：±2°（增量0.5micro） | ||||||||
| 17 | 视觉系统 | 软件处理/上下同时成像的光路系统/1394数字相机/几何匹配定位 | ||||||||
| 18 | 重复定位精度 | ±0.01mm | ||||||||
| 19 | 印刷精度 | ±0.025mm | ||||||||
| 20 | 印刷周期 | ≤8.5S | ||||||||
| 21 | 换线时间 | 旧程式3mins，新程式set up 5mins. | ||||||||
| 22 | 主供气源 | 4-6kg/cm2 | ||||||||
| 23 | 主供电源 | AC:220±10%，50/60HZ 3KW | ||||||||
| 24 | 控制方法 | PC Control | ||||||||
| 25 | 操作系统 | windows XP | ||||||||
| 26 | 机器外形尺寸 | 1210*1530*1510mm（机器主体） | ||||||||
| 27 | 机器总量 | Approx:1000kg | ||||||||
