6吨锅炉布袋除尘流程图是烟气从锅炉出来后，首先进入陶瓷多管旋风除尘器，大多用来去除0.3μm以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80～85%的除尘效率。选用耐高温、耐磨蚀和服饰的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105Pa的条件下操作。从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。

多管旋风除尘器是若干个旋风子并联在一体的旋风除尘器。共同使用进出管道和灰斗。设计除尘器的进风口气体流速很重要。一般不低于18m/s。太低，处理效率会降低，还有容易堵塞的危险，太高，旋风子磨损严重，阻力明显增加。除尘效果不会有明显的变化。多管旋风除尘器因没有转动件及易损件，所有使用和维护相当方便。

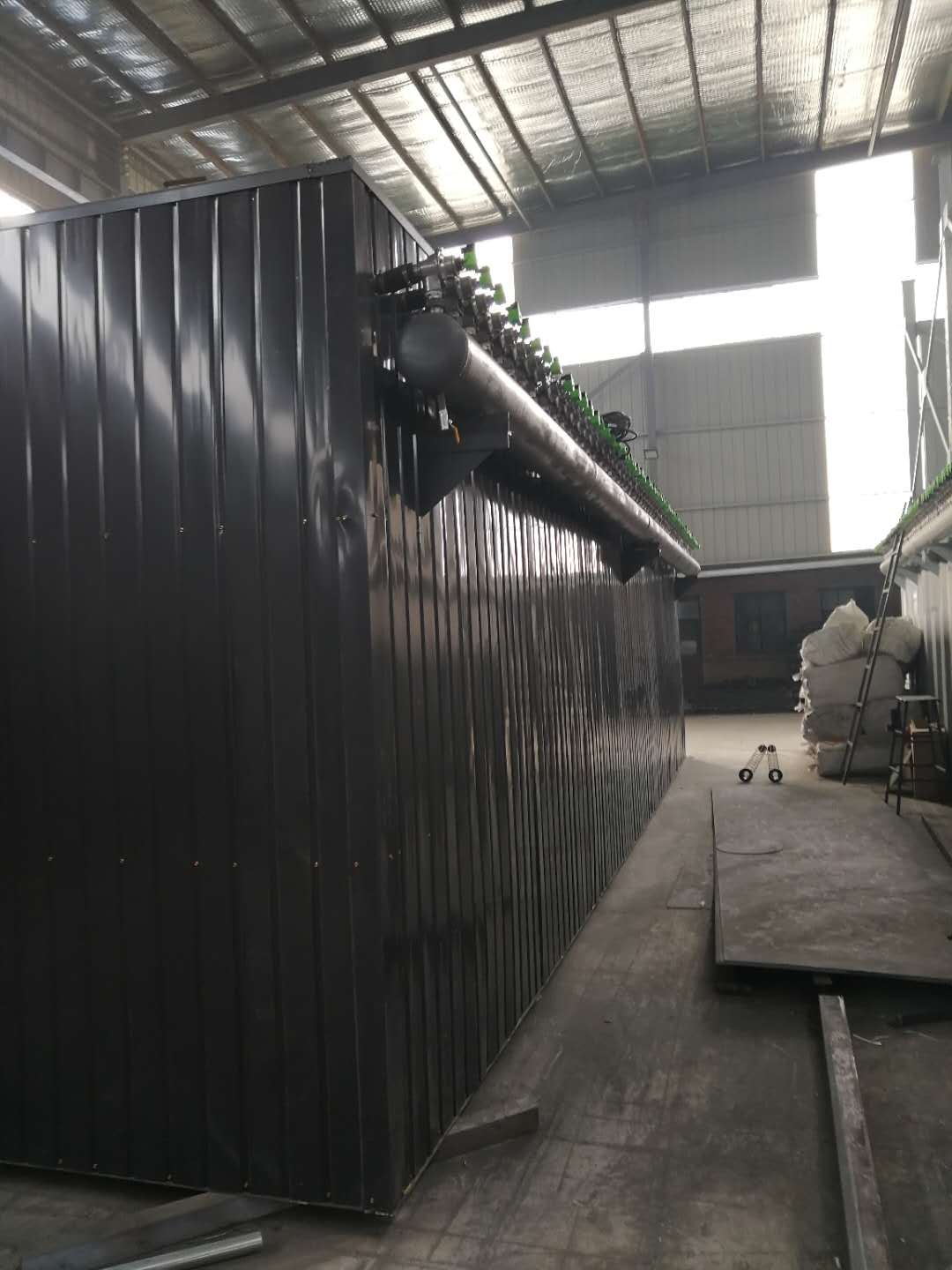

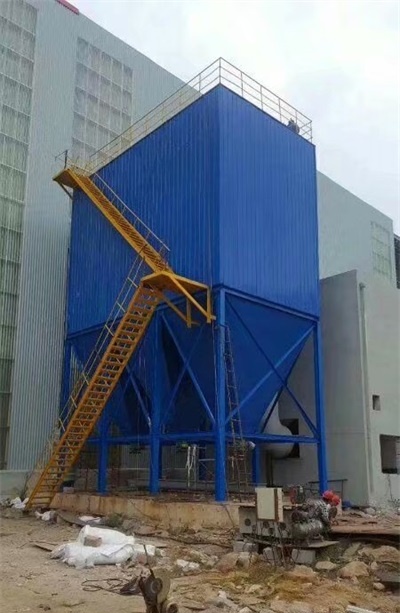

锅炉烟气自陶瓷多管旋风除尘器出来后再进入布袋除尘器，由进风口经中箱体下部进入灰斗，部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其它尘粒随气流上升进入各个袋室。经滤袋过滤后，粉尘被阻留在滤袋外表面，净化后的气体从滤袋内部经过袋口、上箱体、出风口由引风机排入大气。灰斗中的粉尘定时或连续由输送系统卸出。随着过滤过程的不断进行，滤袋外表面所附积的粉尘不断增加，从而导致除尘器本身的阻力也逐步升高。 

当阻力达到一定值时，清灰控制器发出信号，首先令一袋室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀压缩空气顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间（0.065～0.085秒）向滤袋内喷射。压缩空气在滤袋内高速膨胀，使滤袋产生高频振动变形，再加上逆气流的作用，使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间（保证所脱落的粉尘能够有效落入灰斗）后，提升阀打开，此袋室滤袋恢复到过滤状态，而下一袋室则进入清灰状态，如此直到最后一袋室清灰完毕为一清灰周期。 

脉冲袋式除尘器是由多个独立的袋室组成的，各室按顺序分别进行清灰，互不干扰，实现长期连续运行。
