smt全自动下板机 全自动NG/OK收板机 PCB线路板自动收板机

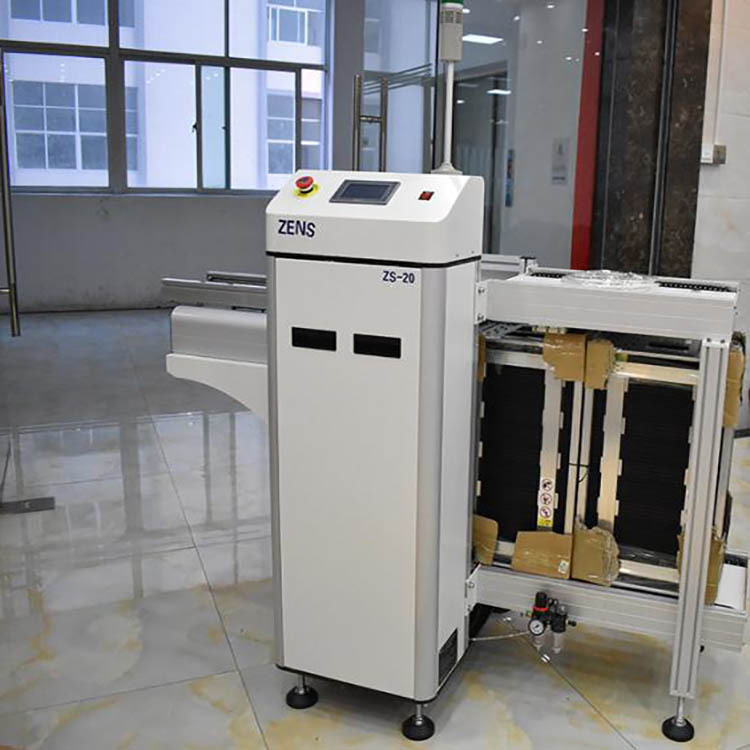

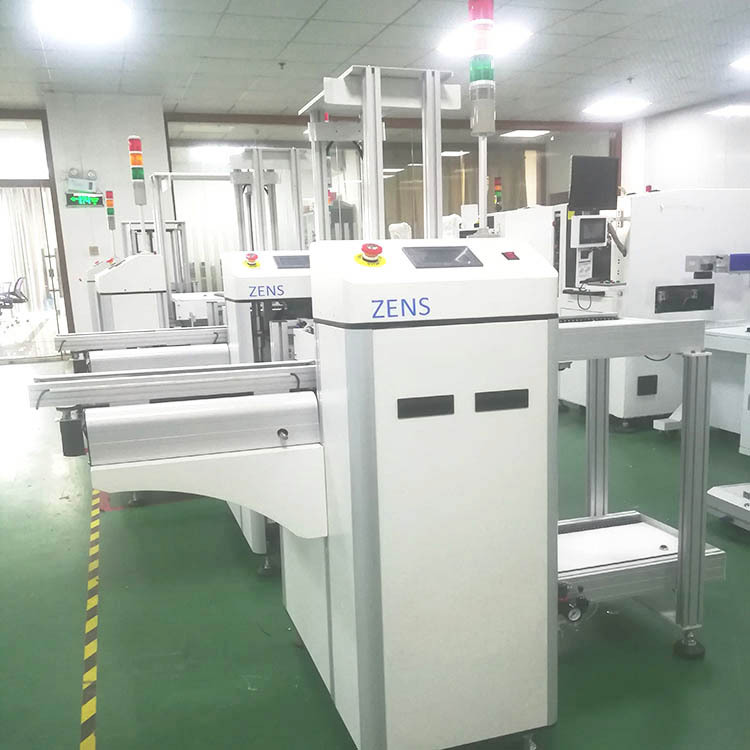

                 SMT全自动下板机ZS-250AUD







                          参数名称/型号 ZS-330AUD
               料架尺寸（mm） 355*320*560
               PCB尺寸（mm） 50*50~330*250
               PCB厚度（mm） 小0.6mm
               上板时间（s） 约6秒
               料箱更换时间（s） 约30秒
               传送方向 左~右或右~左
               推板装置 电动推板设计能确保PCB不被推坏
               料箱数量 2个（或客户要求）
               传输高度 900+20/-20mm（或客户要求）
               传输马达 台产（ZD）15W定速马达（4套）
               升降马达 台产（ZD）90W刹车马达（1套）
               步进马达（电机） 1套
               控制系统 PLC控制,OMRON光电感应器感应起始
               操控面板 触摸屏操控面板
               升降台 滚珠丝杆升降，铝合金型材升降进出平台
               收板气缸 XINGCHEN气缸做PCB板推杆，夹紧气缸
              平移装置 采用马达及直线导轨移动
               传输链条 料框进出轨道传输，采用黑色尼龙平板工程链条
              框架材质 全钣金冷板焊接，表面采用静电喷粉电脑灰色
              标准信号 标准四芯信号线，可直接与其它设备连线使用
              供给电源 单相 AC220V/50/60HZ
              供给气压 4-6Kgf/cm2
              外形尺寸 1680*800*1200
