松下贴片机cm602 松下贴片机cm602 cm402 松下贴片机

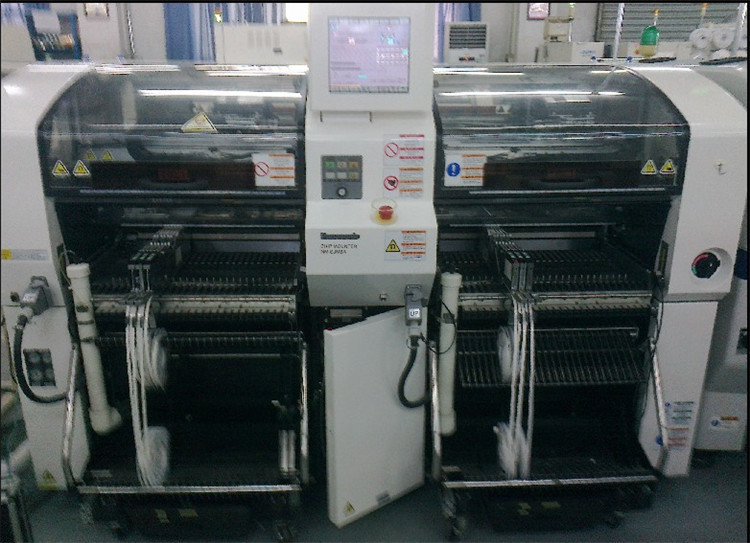

松下贴片机CM602
CM602不仅沿用了CM402原先的模块,并且根据需要新增加了12吸嘴的高速头和直接吸取式托盘,扩大了原先8个吸嘴高速贴片头的功能,再加上带压力控制功能的3吸嘴多功能头,使其各种不同模块组合方式多达10种,真正意义上实现了模块化,让客户能够现地随意组合搭配。
高速版本的CM602高速度达到了CPH100,000,单贴片头速度达到CPH25,000,是目前行业中其他设备所无法比拟的。
● XY轴均采用了新型的线形马达,为CM602提供强劲的动力。
● 运动臂梁和头部采用新的设计和材料, 不仅减轻了重量,并大大加强了刚性,使之在运动的过程中更加稳定
● X Y轴的运动采用了高速低震动设计。
● 线形马达采用了新的冷却设计方案,在高速运动的情况下能够比其他使用线形马达的设备更快速有效的进行冷却,确保马达的运作效率,提高其寿命。
● 7种料架就能够对应从8mm--104mm所有编带包装元件,是目前行业内料架通用性好,适用性广泛的设备。并且根据客户需求新增加了8mm的单料架。
● 运转中料架交换,整体交换台车设计,整体交换支撑销设计等等能够大大提高设备运转效率和机种切换时间。
● 在提高生产效率的同时,在软件,硬件,操作方面都沿用了CM402的成熟设计,确保了与CM402的互换性。
产品参数:
电源 |
3相 200/220/380/400/420/480V 50/60Hz 4KVA |
气压 |
0.49-0.78MPa 170L/min |
设备尺寸 |
W2350xD2690xH1430mm |
操作 |
彩色LCD触摸试面板,中 日 英 三种一键切换 |
对象元件 |
0603-100X90mm/ 0402*1~L12X W12 |
编带数量 |
最多216站8mm编带 |
对象基板 |
50X50-510X460mm |
